Как сохранить измерения PDF-чертежа и продолжить из JSON
План уже откалиброван, несколько размеров готовы. Сохраните JSON, а при возвращении откройте тот же PDF и восстановите масштабы страниц и завершённые измерения. Показываем пример с метрами, сантиметрами и миллиметрами.
Вернуться к чертежу с уже выполненными измерениями
Вы открыли план помещения в PDF, задали масштаб по известной стене, измерили несколько участков и отвлеклись на другую задачу. На следующий день нужно добавить ещё два размера. Заново выбирать опорный отрезок и вспоминать, какие линии уже проверены, неудобно: особенно если на разных листах разные единицы и масштаб. Для такой работы полезно сохранить не только итоговую ведомость, но и состояние измерений.
В DOKIVO на странице инструментов для строительства можно скачать JSON с завершёнными измерениями и масштабами настроенных страниц. Позже вы открываете исходный PDF, загружаете этот JSON, проверяете предложение восстановления и продолжаете с прежних точек. Имя исходного файла разрешено менять: сервис сверяет его содержимое.
Это два связанных файла с разными задачами. PDF содержит чертёж, а JSON — данные, необходимые для продолжения работы с ним. Ведомость CSV удобна для таблицы размеров и расчётов, но не заменяет JSON при восстановлении. Сохраняйте исходник и состояние вместе, чтобы через неделю не искать нужную редакцию плана среди похожих файлов.
Почему масштаб задаётся для каждой страницы
Расстояние между двумя точками на экране ещё не является длиной стены. Сначала нужно выбрать на листе отрезок с известным размером и указать его реальную длину. По нему определяется масштаб дальнейших измерений этой страницы. Если опорная сторона на плане соответствует шести метрам, участок в половину её длины будет соответствовать трём метрам при том же масштабе.
Для следующего листа прежняя настройка может оказаться неверной. План этажа и отдельный узел часто выполнены в разных масштабах; один лист может использовать метры, другой — сантиметры. Поэтому состояние хранит масштабы по страницам, включая те страницы, где вы пока только выполнили калибровку и ещё не добавили измерений. После восстановления можно сразу продолжить на таком листе.
Калибровка остаётся вашей исходной оценкой. Сервис пересчитывает длины и площади по указанным точкам и известному размеру; он не устанавливает автоматически, верна ли размерная надпись на самом плане. Для ответственного расчёта проверьте опорный размер и геометрию PDF, особенно если исходник был растянут или получен из фотографии.
| Файл | Для чего нужен | Чего в нём нет |
|---|---|---|
| Исходный PDF | Чертёж и страницы, на которых поставлены точки | Отдельного состояния текущих измерений |
| JSON измерений | Масштабы, завершённые измерения, точки, подписи и единицы | Самого PDF и незавершённых точек |
| CSV ведомости | Перенос готовых размеров в таблицу | Восстановления рабочего состояния инструмента |
Учебный пример: два листа, две единицы
Представим комплект из плана и узла. На первом листе опорная сторона равна 6 м, на втором — 1200 см. На обоих листах измеряем отрезок в половину опорной длины. Результаты записываются в выбранных единицах: 3 м и 600 см. Несмотря на похожую картинку, это два самостоятельных масштаба, которые нельзя без проверки переносить между страницами.
Раскройте варианты. Это учебное объяснение без загрузки документа и без выполнения измерения.
Открыли тот же PDF под новым именем
Содержимое совпадает. После явного подтверждения возвращаются масштаб 6 м на первом листе и 1200 см на втором. Сохранённые отрезки снова дают 3 м и 600 см. Можно добавить следующий размер.
Открыли новую редакцию плана с прежним именем
Байты отличаются. Сохранённые точки нельзя безопасно приложить к изменённому чертежу, поэтому восстановление отклоняется. Работайте с новым планом отдельно или найдите исходную редакцию для сохранённого JSON.
Ещё один полезный случай — настроить третий лист в миллиметрах и сохранить состояние до первого измерения. Калибровка не пропадёт из-за отсутствия строк в ведомости. Когда вернётесь к этому листу, завершите новый отрезок и скачайте обновлённый JSON: в старом файле нового измерения ещё не будет.
Как JSON связывается с точным исходником
Одинаковые названия не означают одинаковые чертежи. Поэтому при восстановлении сравниваются SHA-256 точных байтов PDF, размер файла и число страниц. Дополнительно проверяются размеры всех страниц, для которых сохранены масштабы. Такая привязка помогает не перенести старую разметку на другую редакцию документа, даже если обе называются «План.pdf».
Значения размеров восстанавливаются расчётом по точкам и калибровке. Готовое число внутри JSON не становится самостоятельным источником истины. В контрольной проверке подмена сохранённого значения на 999 не изменила правильный итог: после загрузки снова получилось 3 м. Это проверка согласованности состояния, а не автоматическая экспертиза чертежа.
После проверки появляется подтверждение с числом измерений и масштабов. Восстановление заменяет текущую работу, включая незавершённые точки; оно не добавляет второй экземпляр каждого отрезка. Если нужно сохранить оба варианта, сначала скачайте JSON текущего состояния. Отмена подтверждения и ошибка входного файла сохраняют то, что уже было на экране.
Что проверили на настоящем сохранённом файле
21 октября 2026 года сценарий прошли во встроенном браузере на широком и узком экранах. Использовали один контрольный шестистраничный PDF: сохранили масштабы в метрах, сантиметрах и миллиметрах, скачали JSON и CSV, обновили страницу и заново открыли тот же PDF с другим именем.

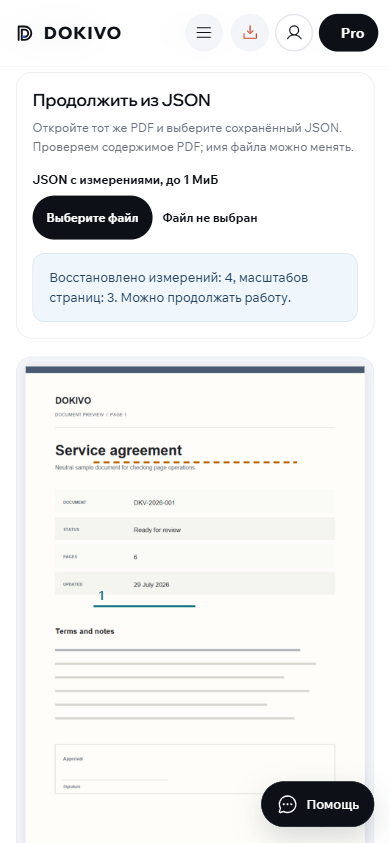

Сначала восстановились три измерения и три масштаба. Затем на странице, где раньше была только калибровка 4000 мм, добавили отрезок 2000 мм. Четыре завершённых измерения сохранили, открыли на узком экране, изменили состав ведомости и ещё раз прошли обновление страницы. Повторно скачанный JSON совпал с сохранённым состоянием.
Отдельно проверили другой PDF с тем же именем, неверную геометрию страницы, повреждённый JSON, старую версию состояния и файл больше 1 МиБ. После отказов и отмены правильного импорта текущая работа сохранилась. CSV и JSON независимо прочитали и сверили с расчётом длин и площадей. Эти проверки подтверждают перенос состояния; физическая точность размеров всё ещё зависит от калибровки.
Как сохранить измерения PDF и продолжить позже
- Откройте свой PDF. Перейдите на страницу работы с чертежами, выберите документ и нужную страницу. Учебный пример позволяет познакомиться с действиями, но его JSON не подходит для продолжения с вашим файлом.
- Задайте масштаб. Выберите опорный отрезок с известной длиной, укажите размер и единицу. Для каждого другого листа выполните отдельную калибровку.
- Завершите нужные измерения. Незаконченная последовательность точек не экспортируется. Проверьте подписи и единицы, скачайте JSON; при необходимости сохраните CSV ведомости.
- При возвращении откройте тот же исходник. Выберите сохранённый JSON размером до 1 МиБ, прочитайте число найденных масштабов и измерений, затем явно подтвердите замену.
- Проверьте и дополните результат. Перейдите на нужные страницы, сверьте знакомый размер и продолжайте. После изменений снова скачайте JSON, чтобы следующий сеанс начинался с актуальной версии.
Не пересохраняйте PDF между сеансами ради удобного имени: достаточно переименовать файл. Даже изменение служебных данных при пересохранении может поменять точные байты, а сохранённое состояние намеренно привязано к исходной версии. Если документ действительно обновлён, новый набор измерений поможет не смешать редакции.
Частые вопросы
Достаточно ли сохранить только JSON?
Для продолжения нужен и тот же исходный PDF. JSON содержит измерения и масштабы, но не включает сам чертёж. CSV также не заменяет файл состояния.
Можно переименовать PDF перед восстановлением?
Да, если содержимое не изменилось. Сравниваются точные байты, размер и страницы; другое имя допустимо. Другой файл с прежним именем не считается тем же исходником.
Вернутся ли точки незавершённой площади?
Нет. Сохраняются добавленные измерения и масштабы. Завершите контур до экспорта или начните незавершённое измерение заново после восстановления.
Почему не принимается старый JSON?
Прежний формат и учебный пример не содержат надёжной привязки к исходному PDF. Их нельзя безопасно применить к произвольному документу; нужен JSON актуального формата, сохранённый при работе с вашим PDF.
